油泵叶轮机械加工流程

[复制链接]

125

主题

13

回帖

685

积分

管理员

积分
685
发表于 2022-11-11 08:50:56 | 显示全部楼层 |阅读模式

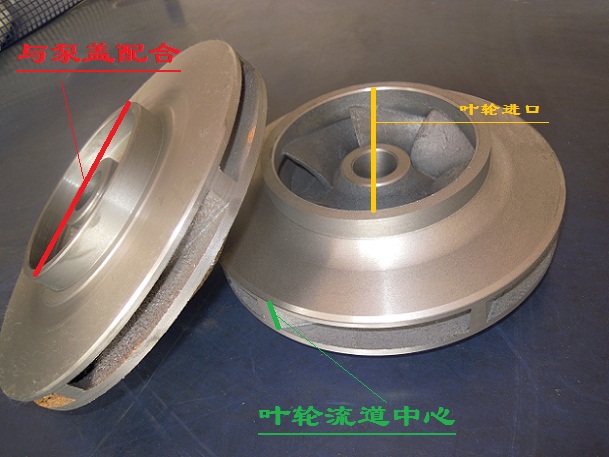

在前几篇文章中已对油泵泵体、泵盖、泵座、泵轴的加工分别说明,今天谈谈油泵叶轮的机械加工流程。泵叶轮由流道、进口、叶片组成,通常可以改变流道宽度、进口大小、叶片数量,配合泵体进口及出口尺寸,可以设计出不同流量、不同扬程的泵产品。其次,它的平稳运行决定油泵的使用寿命和介质供给稳定。所以在加工泵叶轮时除了本身尺寸精准,更重要的是须要做动平衡检测。加工步骤如下:

一、加工叶轮泵盖端:
      1、三爪反撑叶轮进口内孔,校正泵叶轮流道;
      2、光出流道右端面,以泵叶轮流道中心线计算泵叶轮与泵轴装配定位面尺寸;
      3、全面粗车,平面长度预留0.1mm加工余量,外圆及内孔预留1mm加工余量;
      4、精车全面尺寸到位;



二、加工叶轮“进口泵体端
      1、三爪夹持或反撑已加工直径;
      2、保证泵叶轮与泵轴配合尺寸的长度到位,粗车全面,预留1mm加工余量;
      3、用芯棒定位泵叶轮与泵轴配合的内孔,精车未精加工尺寸;

三、动平衡校验
      1、在专用平衡仪上测量,最重的一点将垂直向下;
      2、用记号笔做好记号,上车床或铣床去除多余重量;
      3、重复以上二个步骤,直到符合图纸标准;

四、用插床加工键槽(也可线切割),加工结束。

本文撰稿:汇三汇阀泵【汇三汇.中国】
转载请保留链接,发布转载帖子可以获得收益。
